一、使用條件
本手動潤滑泵是一種由人力扳動手柄操作，排出潤滑脂的小型潤滑泵，可直接安裝于機器的壁板或機架上。與雙線給油器組成手動終端式集中潤滑系統。
適用于潤滑頻率較低(一般給油間隔為8小時以上)，配管(DN20)長度不超過35米，潤滑點不超過50點的單機小型設備上，作為干油集中潤滑系統供送潤滑脂的裝置。
|
|
|
二、技術參數
型號 |
公稱壓力Mpa |
給油量ml/循環 |
貯油筒體積L |
重量Kg |
SGZ-8 |
10 |
8 |
3.5 |
24 |
使用介質為錐入度265(25℃，150g)1/10mm的潤滑脂，適用環境溫度0℃～40℃。 |
|
三、工作原理 |
|

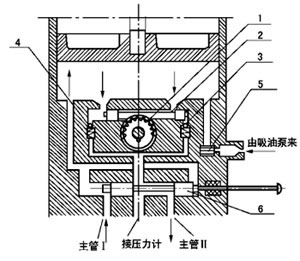

手動潤滑泵供脂是靠人工扳動手柄，通過小齒輪1帶動具有齒條的壓油柱塞2作往復運動來實現的。當柱塞處于(右圖所示)右端極限位置時，左端油腔容積增大形成真空，于是貯油筒內的潤滑脂在大氣和活塞壓力的作用下進入左端油腔內。當柱塞向左移動時，擠壓潤滑脂頂開單向閥4經換向閥進入輸油主管Ⅱ內；此時，柱塞右端油腔容積逐漸增大，潤滑脂被吸入，在柱塞返回向右移動時，充滿潤滑脂的油腔又逐漸變小，這樣擠壓潤滑脂，頂開單向閥3經換向閥流進輸送主管Ⅱ。供油過程中的換向是通過換向閥6實現的。當把換向閥手柄拉出時，潤滑脂從主管Ⅱ排出；當把換向閥手柄推進時，則潤滑脂從主油管Ⅰ排出。
|
|

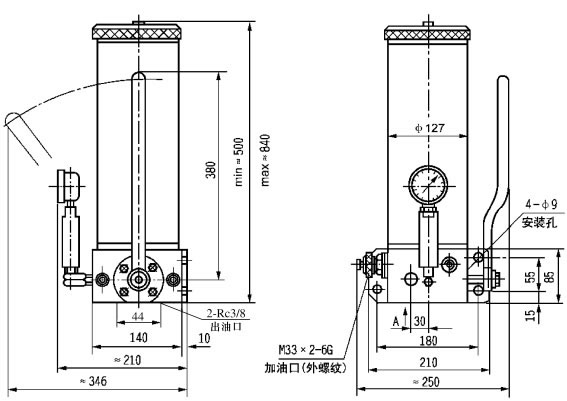

四、外形尺寸
|
|
|

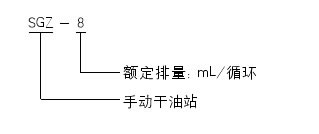

五、型號說明 |
|
|
六、操作方法
1、將換向閥手柄推進至極限位置，主管路Ⅰ供油。
2、擺動手柄前后運動，壓力表指針波動變化，證明系統給油器有給油動作。
3、泵上壓力表指示壓力值上升保持穩定，證明系統給油器全部動作完畢。
4、操作換向閥手柄換向，使主管路Ⅱ供油，按2.3 條進行操作。
5、將換向閥換向，卸除管路壓力，為下一個循環準備，手柄扳至垂直位置。
七、使用說明
1、手動潤滑泵應垂直安裝，泵的上方及周圍要留有指示桿上升及補脂操作的空間，需在室外及環境惡劣的場合使用時，應將其置于防護罩內。
2、向貯油筒內加注潤滑脂，必須使用專用的手動或電動加油泵從潤滑泵的加油口加入。
3、泵加油口的過濾網應定期檢查，清洗。
4、貯油器內無脂不許操縱手柄；下油位時應及時補脂，以免吸入空氣。
|
|
八、常見故障及排除 |
故障現象 |
故障原因 |
排除方法 |
泵的輸出壓力升不上去 |
1.壓力表損壞
2.貯油器和配管里進入空氣
3.保險片破裂
4.使用時間很長,柱塞與套過度磨損
|
1.更換壓力表
2.打開排氣閥排氣
3.更換保險片
4.更換零件
|
泵的輸出壓力急劇上升 |
1.換向閥換向未到位
2.管路阻塞
3.分配器動作不良 |
1.換向位閥
2.檢查管路
3.觀察分配器動作情況 |
|
| |
