                        | 代號(訂貨號)
 | 公稱通徑DN
 | 工作壓力MPa
 | d1 | 膠管內徑d
 | 膠管外徑D
 | L1 | 最小彎由半徑
 | 重量 |
                        | 膠管(kg/m) | 接頭 |
                        | ZY440.1.00 | 6 | 18 | R1/4 | 6 | 15 | 20 | 100 | 0.316 | 0.102 |
                        | ZY440.2.00 | R3/8 | 22 | 0.106 |
                        | ZY440.3.00 | 8 | 17 | R1/4 | 8 | 17 | 20 | 110 | 0.384 | 0.11 |
                        | ZY440.4.00 | R3/8 | 22 | 0.11 |
                        | ZY440.5.00 | 10 | 23 | R3/8 | 10 | 21 | 22 | 160 | 0.671 | 0.16 |
                        | ZY440.6.00 | 10 | 22 | R1/2 | 13 | 25 | 28 | 190 | 0.84 | 0.26 |
                        | ZY440.7.00 | 15 | 21 | R3/4 | 16 | 30 | 32 | 300 | 1.276 | 0.35 |  |

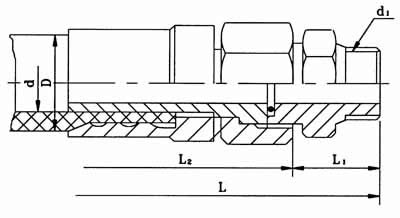

                | 標記示例:高壓膠管總成L=2L1+L2  ZY440.1.00注:1. 膠管接頭應符合JB1885-77《A型扣壓式膠管接頭》標準的要求;
 2. 膠管總成長度L由設計者自行選定,膠管總成的總長為L=2L1+L2;
 3. 若連接螺紋d1不是表中規定值,請設計者自行設計內接頭。
 |  |
          |  |  |
